    TH斗式提升机

    德科TH型斗式提升机优势:
    1、结构紧凑,占地面积小
    2、轮缘采用组合链轮,更换方便
    3、自动张紧装置
    4、结构简单,运行平稳,有效保护运动部件
    5、安全可靠,易于维护,使用寿命长

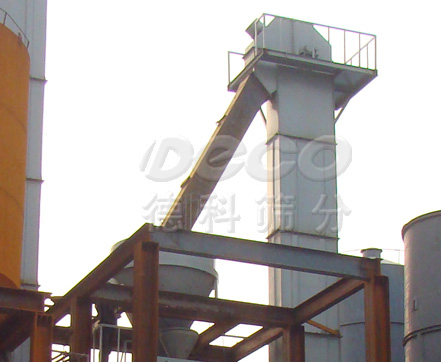

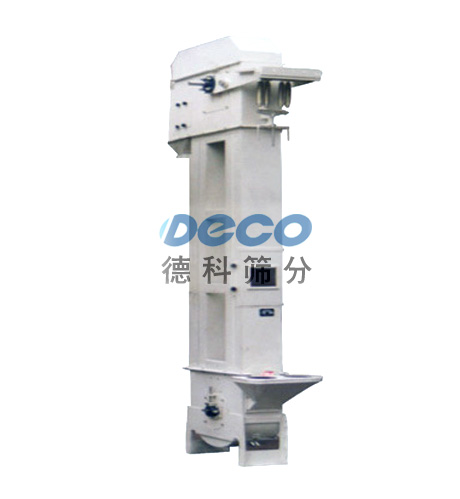

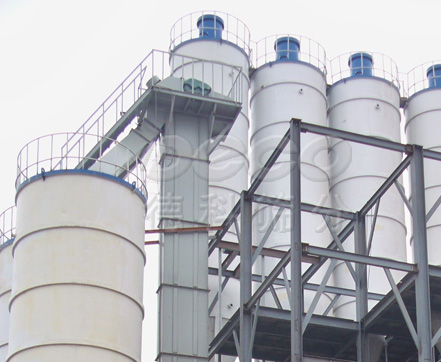

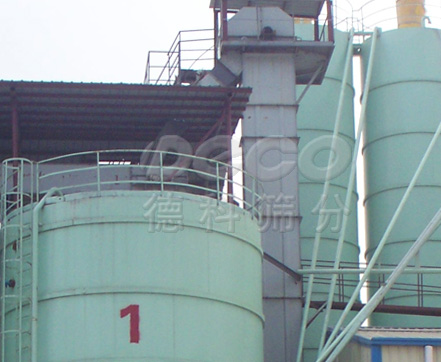

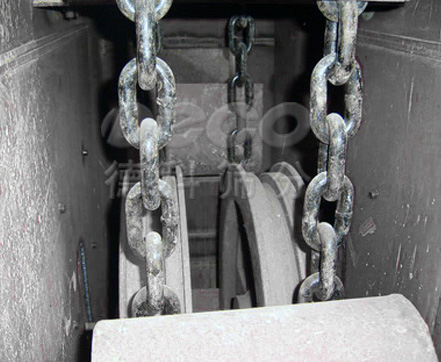

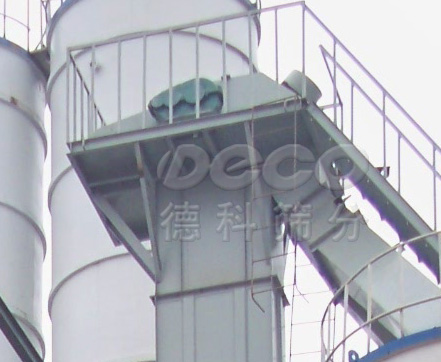

    TH斗式提升机环链 斗式提升机 斗式提升机现场  德科斗式提升机
    环链 现场 现场 现场

    全国购买咨询热线:0373-2688380 0373-2688390

    分享到:

    一、德科TH斗式提升机概述
      T
    H斗式提升机又叫环链斗式提升机、斗提机等,TH型按JB3926-85《垂直斗式提升机》标准设计制造,应优先选用,除连接尺寸外,HL斗式提升机的链条、链轮、张紧装置与TH型相同。

    二、TH斗式提升机结构
      掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

    三、TH斗式提升机使用范围
      德科生产的TH环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状及大小状物料,如粮食、煤、水泥、碎矿石等。
      广泛应用于化工、冶金、建材、粮食、食品、矿山等行业。

    四、德科TH型斗提升料斗用途
      Zh——中深斗:输送湿粘性物料,如糖、湿细沙等。
      Sh——深斗:输送量的粉状至小块状物料,如水泥、砂、煤等。

    一、德科TH斗式提升机动力参数:

     型号 TH315 TH400 TH500 TH630
    容重0.8t/m³ H m 16 14 28 24
    功率kw 7.5 11 15 18.5
    H m 40 40 40 34
    功率kw 11 15 18.5 22
    H m       40
    功率kw       30
    容重1.25t/m³ H m 35 18 28 24
    功率kw 11 11 15 18.5
    H m 40 35 40 34
    功率kw 15 15 18.5 22
    H m   40   40
    功率kw   18.5   30
    容重2t/m³ H m 20 20 18 14
    功率kw 11 15 18.5 22
    H m 35 30 25 24
    功率kw 15 18.5 22 30
    H m     40 35
    功率kw     30 37


    二、德科TH环链斗式提升机主要技术参数:

    型号 料斗形式 输送量
    (m³/h)
    斗宽
    (mm)
    斗容
    (l)
    斗距
    (mm)
    链条
    规格
    链轮节径(mm) 斗速
    (m/s)
    物料最大块
    (mm)
    TH315 Zh 21 315 3.75 500 Φ18×50 630 1.4 45
    Sh 36 6
    TH400 Zh 36 400 5.9 600 Φ18×50 710 1.4 55
    Sh 56 9.5
    TH500 Zh 45 500 9.3 688 Φ22×86 800 1.5 65
    Sh 70 15
    TH630 Zh 68 630 14.6 688 Φ22×86 900 1.5 75
    Sh 110 23.6
    TH800 Zh 87 800 23.3 920 Φ26×92 1000 1.6 85
    Sh 141 37.5
    TH1000 Zh 141 1000 37.6 920 Φ26×92 1250 1.6 100
    Sh 220 58
    注:1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。
      2、张紧力计算: G=40+0.232*H
       式中:Q——输送量(t/h) H——提升高度(mm) G——张紧力(kg)
