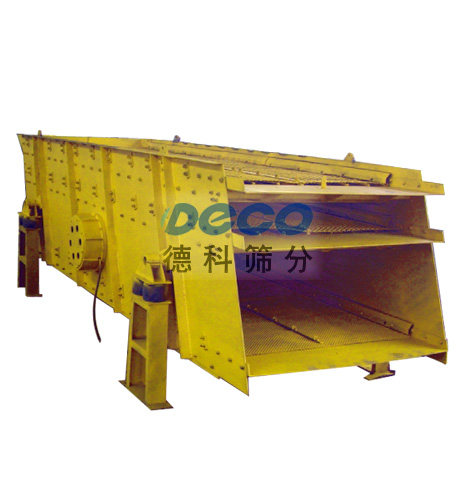

    YK型圆振筛

    德科YK型圆振筛优势:
    1、采用块偏心作为激振力,激振力强
    2、筛子横梁与筛箱采用高强度螺栓联结,无焊接
    3、筛机结构简单,维修方便快捷
    4、采用轮胎联轴器,柔性联接,运转平稳
    5、筛分效率高、处理量大、寿命长

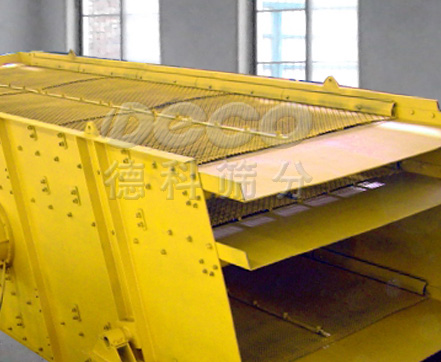

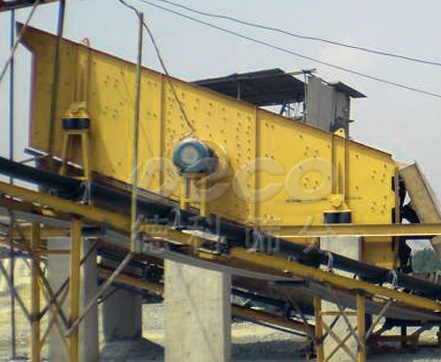

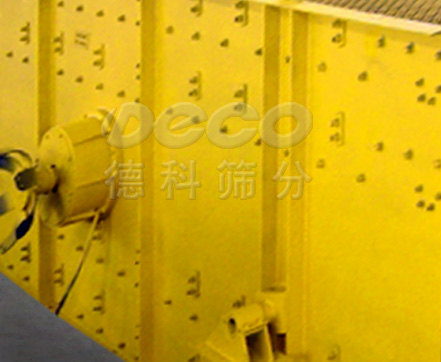

    YK圆振筛筛面 YK圆振筛底座支撑 矿用振动筛侧板  圆振动筛使用现场
    筛面 底座支撑 筛体 使用现场

    全国购买咨询热线:0373-2688380 0373-2688390

    分享到:

    一、德科矿用振动筛概述
      YK型圆振筛又叫矿用筛、圆振动筛、选矿筛分机
    等,是引进德国技术制造的高效率振动筛,该矿筛筛箱运动轨迹为圆,具有激振力强,结构简单,维修方便快捷,筛分效率高、处理量大等特点。

    二、YK型圆振动筛结构
      德科生产的圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。
      采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。
      筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

    三、德科圆振筛工作原理
      电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

    四、矿用圆振动筛使用范围
      德科生产的YK型圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分,广泛用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工等行业。

    五、德科YK圆振筛选用提示
      YK型块偏心圆振动筛分别有敞开型和封闭型两种结构形式。本系列振动筛有轻型和重型之分,适用不同物料粒度级别的筛分,选用时请确定电压制式及有无防爆要求。设备安装方式有支座式和吊挂式及二者搭配式等多种形式。

    德科YK型圆振筛主要技术参数:

    型号 筛面
    层数
    筛网
    面积
    mm
    筛孔尺寸
    mm
    最大进
    料粒度
    mm
    处理能力
    m³/h
    振动
    频率
    r/min


    电机
    功率
    (kw)
    重量
    kg
    筛面角度 筛面规格
    mm
    YK1236 1 4.3 1-100 200 30-160 970 8 5.5 3210 20° 1200x3600
    2YK1236 2 4.3 1-100 200 30-160 970 8 5.5 3630 20° 1200x3600
    3YK1236 3 4.3 1-100 200 32-160 970 8 11 4050 20° 1200x3600
    2YK1245 2 5.4 3-50 200 32-180 970 7 11 4320 20° 1200x4500
    3YK1245 3 5.4 3-50 200 32-180 970 8 11 4460 20° 1200x4500
    YK1530 1 5.25 3-50 200 34-200 970 8 11 3355 20° 1500x3000
    3YK1530 3 5.25 3-50 300 34-200 970 8 15 5710 20° 1500x3000
    YK1536 1 5.4 3-100 300 34-200 970 8 11 3680 20° 1500x3600
    2YK1536 2 5.4 3-100 300 34-200 970 8 11 4300 20° 1500x3600
    YK1545 1 6.75 3-50 300 44-258 970 8 11 3900 20° 1500x4500
    2YK1545 2 6.75 3-50 300 44-258 970 8 15 4370 20° 1500x4500
    3YK1545 3 6.75 3-50 300 44-258 970 8 15 5832 20° 1500x4500
    4YK1545 4 6.75 3-100 300 44-258 970 8 18.5 6850 20° 1500x4500
    3YK1548 3 7.2 3-100 300 44-275 970 7 15 6070 20° 1500x4800
    4YK1548 4 7.2 3-100 300 44-275 730 8 18.5 7090 20° 1500x4800
    YK1848 1 8.8 3-100 400 56-330 755 11 15 7122 20° 1800x4800
    2YK1848 2 8.8 3-100 400 56-330 750 11 15 6189 20° 1830x4800
    3YK1848 3 8.8 3-100 400 56-330 970 7 22 6935 20° 1800x4800
    2YK1854 2 9.72 3-100 400 63-586 970 7 22 7602 20° 1800x5400
    3YK1854 3 9.72 3-100 400 63-586 970 7 22 8640 20° 1800x5400
    YK1860 1 10.8 3-100 400 66-630 970 8 15 7222 20° 1800x6000
    2YK1860 2 10.8 3-100 400 66-630 970 8 22 7985 20° 1800x6000
    3YK1860 3 10.8 3-100 400 66-630 970 8 22 9455 20° 1800x6000
    4YK1860 4 10.8 3-100 400 66-630 970 8 30 11320 20° 1800x6000
    YK2154 1 11.3 3-100 400 73-683 730 8 18.5 5269 20° 2100x5400
    2YK2154 2 11.3 3-100 400 73-683 730 8 22 7851 20° 2100x5400
    3YK2154 3 11.3 3-100 400 73-683 730 8 22 9857 20° 2100x5400
    YK2160 1 12.6 3-100 400 81-720 970 8 18.5 8860 20° 2100x6000
    2YK2160 2 12.6 3-100 400 81-720 970 8 30 9240 20° 2100x6000
    3YK2160 3 12.6 3-100 400 81-720 970 7 30 12757 20° 2100x6000
    4YK2160 4 12.6 3-100 400 81-720 970 8 30 15050 20° 2100x6000
    2YK2280 2 17.6 3-100 400 90-750 730 8 30 10180 20° 2200x8000
    YK2460 1 14.4 3-100 400 150-810 730 8 22 6200 20° 2400x6000
    2YK2460 2 14.4 3-100 400 150-810 730 8 30 8013 20° 2400x6000

    注:进料粒度大于150时,用户必须说明,否则本公司按进料粒度<150制作。
